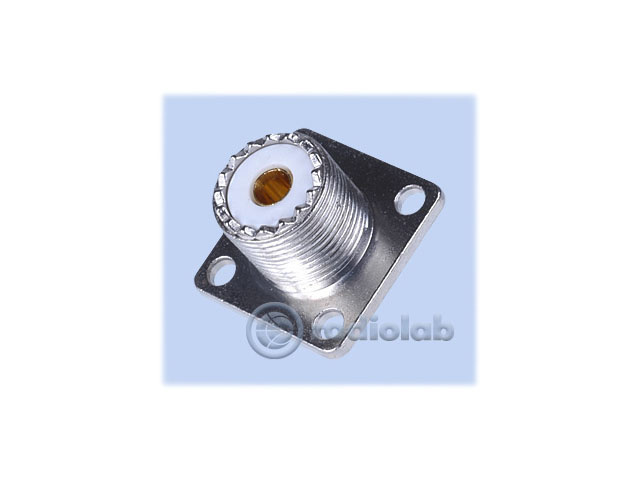

U-245 Разъем ВЧ UHF / SO-239 female
Разъём UHF, мама/розетка, приборный, фланец, под пайку, ВЧ, 50 Ом
Подробнее
По запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Характеристики
Модель
U-245
Описание
U-245 розетка ВЧ UHF / SO-239 коннектор приборный с фланцем, 50 Ом
UHF серия - Первоначально разъемы этой серии предназначались для использования в качестве видео-разъема в радиолокационных системах, сегодня UHF коаксиальные соединители представляют собой разъемы общего назначения разработанные для использования в системах связи работающих на частотах в диапазоне от 0,6 до 300 МГц. Разъем изобретенный для использования в радиотехнической промышленности в 30-е годы XX-века, известен по аббревиатурой UHF (Ультра Высокая Частота) потому, что в то время частоты лежащие в области до 300 МГц считались высокими частотами, однако, для наших современников использующих в быту уже гигагерцовые бытовые радиоустройства это не кажется очевидным. Разъем PL-259 получил наибольшее распространение из–за простоты изготовления и монтажа на кабель, эти разъемы традиционно используются в низкочастотных системах радиосвязи, как профессионалами и радиолюбителями, так и гражданскими лицами использующими Си-Би радиосвязь в личных целях.
Обжимные разъемы UHF-типа в основном используются для соединений внутри помещений, однако при должном уровне гидроизоляции современными высококачественными герметизирующими материалами, такими как WS-KU от DRAKA NK CABLE (Финляндия) или Andrew 221213 (США) они могут использоваться и для внешних соединений.
Особенности коаксиальных разъемов серии UHF-мама SO-239:
доступен широкий спектр переходников для популярных ВЧ-соединений
не требует дорогостоящего инструмента и специализации для монтажа
обжимной тип монтажа обеспечивает наиболее низкую стоимость установки
резьбовое соединение крупного размера гарантирует качество и высокую прочность соединения
низкая стоимость обеспеченная высокой степенью распространенности разъема
Технические параметры ВЧ разъема UHF-мама SO-239 U-245:
Тип соединения: мама / розетка
Тип центрального контакта: гнездо
Тип подключения: прямой
Монтаж оплетки: обжим
Монтаж центрального контакта: пайка
Рабочий диапазон частот, МГц: 0.6-300
Предназначен для кабеля: RG-58/U
Волновое сопротивление Ω, Ом: 50
Покрытие корпуса: никель
Покрытие центрального контакта: золото
Диэлектрик: Полиформальдегид, Delrin
Полезная информация о монтаже и аналогах разъема U-245:
Из одного разъема не собрать передающую линию. Вам может потребоваться инструмент для разделки кабеля и обжима разъема, термоусадка для укрепления и гидроизоляциперехода кабель-разъем, сам кабель, а также аналогичные разъёмы, переходники и аксессуары.
Аксессуары и инструменты для UHF коннекторов:
HT-330K - Обжимной инструмент для монтажа ВЧ разъемов
Andrew 221213 (WWK-U) Комплект герметизации
Видео-инструкция по монтажу UHF разъемов аналогичных U-245:
В следующих видео Вы можете увидеть как установить обжимной UHF разъем:
Видео 1: Установка фланца UHF-мама на уголок (английская речь)
Видео 2: Установка фланца UHF-мама на металлическую плашку (английская речь)
Аналоги высокочастотных разъемов UHF-female SO-239 U-245:
Приборные:
U-235 - разъем UHF-мама приборный под пайку, крепление гайкой
U-235 NGT - разъем UHF-мама приборный под пайку, крепление гайкой
U-2452 NGB - разъем UHF-мама приборный под пайку, с фланцем на 2 винта
Все аналоги:
U-111F - разъем UHF-папа обжимной, для кабеля RG-58
U-112F - разъем UHF-папа прижимной под гайку, для кабеля RG-58
U-111B - разъем UHF-папа обжимной, для кабеля RG-213, RG-8
U-111F - разъем UHF-папа обжимной, для кабеля RG-58
U-112/10D SSGT - разъем UHF-папа прижимной, посеребренный, для кабеля 10D-FB
U-112B - разъем UHF-папа прижимной, для кабеля RG-213, RG-8, DX-10A, DX-1000, H-1000
U-112F - UHF-папа прижимной, для кабеля RG-58
U-113/5D NGB - разъем UHF-папа накрутной, для кабеля RG-58
U-113/8D NGB - разъем UHF-папа накрутной, для кабеля 8D-FB
U-113B NGB - разъем UHF-папа накрутной, для кабеля RG-213, RG-8, DX-10A, DX-1000, H-1000
U-113B SSGT - разъем UHF-папа накрутной, посеребренный, для кабеля RG-213, RG-8, DX-10A, DX-1000, H-1000
U-113F NGB - разъем UHF-папа накрутной, для кабеля RG-58
U-113X NGB - разъем UHF-папа накрутной, для кабеля RG-8X micro
U-122B - разъем UHF-папа угловой, прижимной, для кабеля RG-213, RG-8, DX-10A, DX-1000, H-1000
U-211F - разъем UHF-мама обжимной, для кабеля RG-58
U-212-5D - разъем UHF-мама прижимной, для кабеля 5D-FB
U-212X - разъем UHF-мама прижимной, для кабеля RG-8X micro
U-212/10D SSGT - разъем UHF-мама прижимной, посеребренный, для кабеля 10D-FB
U-212B - разъем UHF-мама прижимной, для кабеля RG-213, RG-8, DX-10A, DX-1000, H-1000
U-221F NGB - разъем UHF-мама угловой, обжимной, для кабеля RG-58
U-235 - разъем UHF-мама приборный под пайку, крепление гайкой
U-235 NGT - разъем UHF-мама приборный под пайку, крепление гайкой
U-242B - разъем UHF-мама прижимной, с приборно-кабельный, для кабеля RG-213, RG-8
U-242F - разъем UHF-мама прижимной, с приборно-кабельный, для кабеля RG-58
U-2452 NGB - разъем UHF-мама приборный под пайку, с фланцем на 2 винта
U-C111F NGD - разъем UHF-мама прижимной, для кабеля RG-174, RG-316, RG-58, RG-8X micro
U-100F - разъем UHF-втулка для кабеля RG-58
U-100X - разъем UHF-втулка для кабеля RG-8X micro
